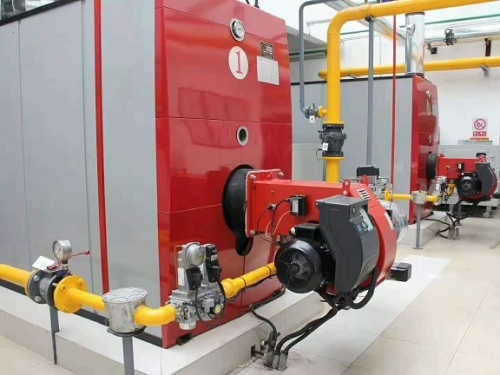

低氮燃?xì)庹婵諢崴仩t的下半部結構與普通鍋爐一樣，由燃燒室與傳熱管組成；其下半部裝有熱媒介，上部為真空室，其中插入了U型熱交換器。由于鍋爐整體是在負壓狀態下，故*對安全。爐內的熱媒介，在鍋爐運行的全過程中，不進、不出、不增、不減，只封閉在鍋爐的真空室內，在鍋爐的傳熱管與熱交換器之間傳遞熱量。爐內的熱媒介是有效脫氧的純凈水，無腐蝕，無水垢，使鍋爐壽命長達20多年；其結構為燃燒加熱部分采用*質20#鍋爐管，排列成熱管束，故稱管流式熱管鍋爐。其優點是大燃燒室，爐壓低。而管的組成使其受熱面積大，體積小，重量輕，僅似鍋殼鍋爐的三分之二。而且容水量小，起溫速度快，5~8分鐘就可達到理想的溫度。加之在上部設計合理尺寸連為一體的負壓蒸發室，性能穩定，運行，不出現快速上升和下降的問題。由于負壓蒸發室空間較大，插入的U型換熱器，可根據用戶的需求制造。
| 鍋爐型號 | ZKS1.4-85/60-Y(Q) | ZKS1.75-85/60-Y(Q) | ZKS2.1-85/60-Y(Q) | ZKS2.8-85/60-Y(Q) | ZKS3.5-85/60_Y(Q) | ZKS4.2-85/60-Y(Q) | ZKS5.6-85/60-Y(Q) | ZKS7.0-85/60-Y(Q) |
| 額定功率MW | 1.4 | 1.75 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7.0 |
| 工作壓力Pma | -0.02 | -0.02 | -0.02 | -0.02 | -0.02 | -0.02 | -0.02 | -0.02 |
| 換熱器壓力Pma | ＜ 2.5 | ＜2.5 | ＜2.5 | ＜2.5 | ＜2.5 | ＜2.5 | ＜2.5 | ＜ 2.5 |
| 額定出水溫度 | 85°C | 85°C | 85°C | 85°C | 85°C | 85°C | 85°C | 85°C |
| 額定回水溫度 | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C | 60°C |
| 設計熱效率 | 96% | 96% | 96% | 96% | 96% | 96% | 96% | 96% |
| 適用燃料 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 | 可燃?xì)怏w或油 |
| 天然氣耗量 | 150m3 | 190m3 | 220m3 | 300m3 | 375m3 | 450m3 | 600m3 | 750m3 |
| 產品長度mm | 4200 | 4400 | 4650 | 5300 | 5650 | 6100 | 6850 | 7600 |
| 產品寬度mm | 1700 | 1850 | 2000 | 2150 | 2450 | 2450 | 2650 | 2800 |
| 產品高度mm | 2100 | 2200 | 2450 | 2650 | 2820 | 2820 | 3000 | 3200 |
| 產品重量Kg | 6950 | 7500 | 8900 | 1150 | 1520 | 1650 | 1820 |
2165 |
